En specialfremstillet ståldel kan se helt rigtig ud på værkstedets gulv og alligevel skabe problemer, når den ankommer til byggepladsen. Måske er der ikke plads til at få den ind gennem adgangsvejen. Måske passer fastgørelsespunkterne ikke. Eller måske viser det sig, at de mål, producenten har arbejdet efter, ikke stemmer overens med den konstruktion, der allerede er opført.
Når metal skal formes til buede emner, er det derfor ikke kun selve fremstillingen, der kræver omtanke. Hele forløbet fra opmåling og projektering til transport og montage skal hænge sammen.

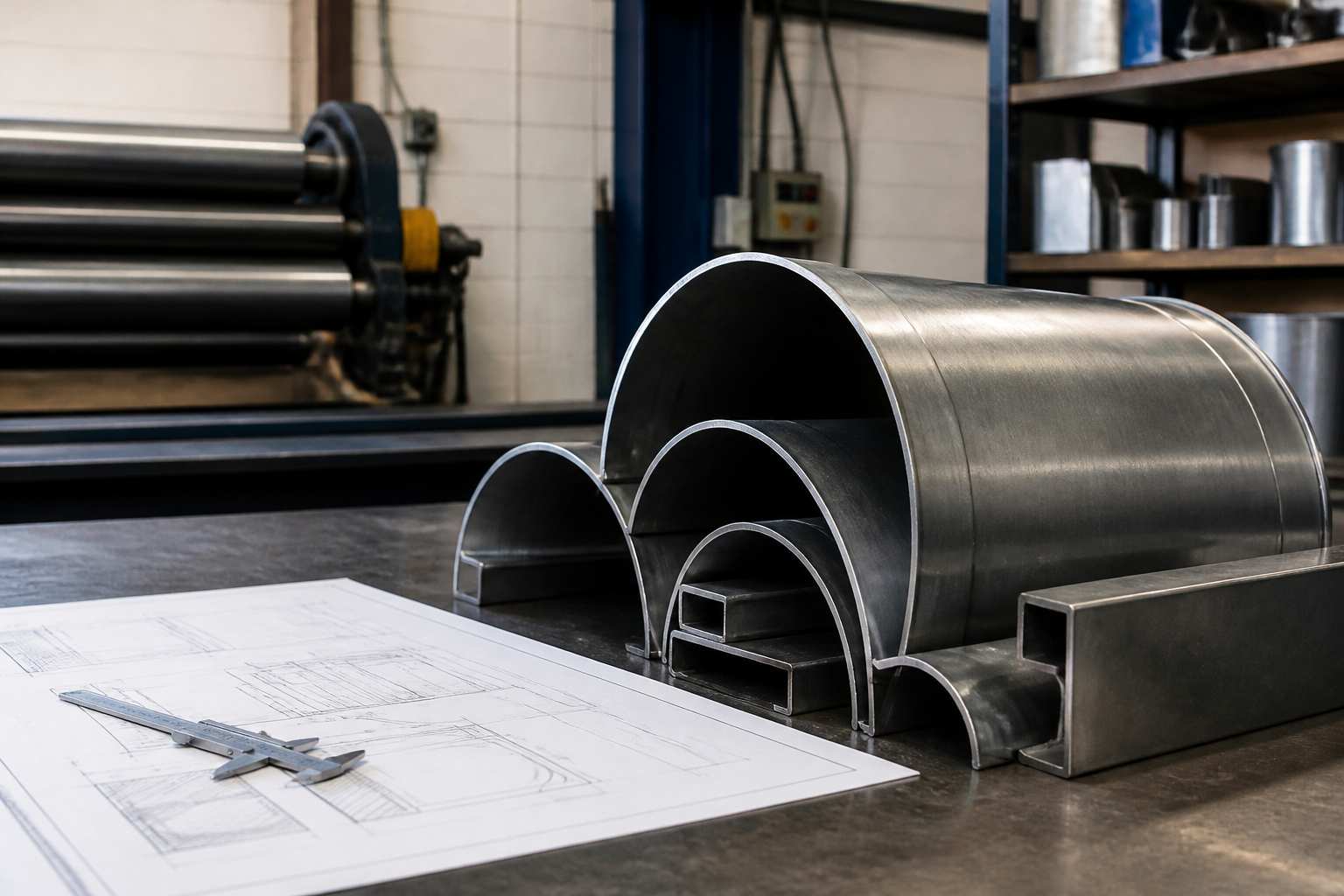

Valsning af metal bruges blandt andet til at fremstille buede rør, profiler og plader. Metoden kan give løsninger, som er vanskelige at opnå med lige standardemner, men den stiller også krav til præcision og koordinering.
For byggeledere, entreprenører og smede kan en grundig forberedelse være forskellen på en smidig montage og flere dages ekstraarbejde.
Start med de rigtige mål – ikke kun den ønskede form
Når et metalemne skal valses, er det nærliggende at fokusere på den ønskede bue. Men radius er kun én del af opgaven.
Det er mindst lige så vigtigt at vide, hvordan emnet skal placeres i den færdige konstruktion, hvilke andre bygningsdele det skal passe sammen med, og hvor store målafvigelser der kan accepteres.
Forestil dig en overdækning, hvor flere buede stålprofiler skal monteres mellem allerede etablerede søjler. Hvis afstanden mellem søjlerne varierer fra den oprindelige tegning, kan der opstå problemer, selv om hver enkelt profil er fremstillet korrekt.
Derfor bør projekteringen bygge på kontrollerede mål og et tydeligt aftalt tegningsgrundlag.
Kontrollér de faktiske forhold på byggepladsen
I både nybyggeri og renovering kan der være forskel på projekterede og udførte mål. Ved renoveringsopgaver er det særligt vigtigt, fordi eksisterende konstruktioner ikke nødvendigvis er helt rette eller ensartede.
Inden specialemner bestilles, bør man derfor afklare:
- Om målene er hentet fra tegninger eller kontrolleret på stedet
- Hvilke punkter der bruges som faste målereferencer
- Om der er plads til montage og nødvendige justeringer
- Hvordan emnerne skal fastgøres til den øvrige konstruktion
- Hvilke tolerancer producenten skal overholde
Hvis der er usikkerhed om målene, kan det være bedre at gennemføre en ekstra opmåling end at bestille et dyrt specialemne på et ufuldstændigt grundlag.
Materialet har betydning for resultatet
Stål, rustfrit stål og aluminium reagerer forskelligt under formgivning. Materialets kvalitet, profilens tværsnit og godstykkelsen har indflydelse på, hvor skarpt et emne kan formes, og hvor præcist den ønskede geometri kan opnås.
Ved valsning påvirkes materialet af et kontrolleret tryk, som gradvist skaber en krumning. Under processen kan der opstå tilbagespring eller ændringer i profilens tværsnit.
Det betyder, at to profiler med samme ydre dimensioner ikke nødvendigvis kan bearbejdes på samme måde.
Derfor bør materialebetegnelsen fremgå præcist af bestillingen. En generel angivelse som »aluminium« eller »stål« kan være utilstrækkelig, hvis projektet stiller særlige krav til formbarhed, styrke eller overflade.
Undersøg fremstillingsmulighederne tidligt
Når en konstruktør tegner en buet profil, kan det være nyttigt at inddrage en specialiseret producent, før formen fastlåses.
På den måde kan man få vurderet, om den ønskede radius og profiltype kan fremstilles med de nødvendige tolerancer.
Hos Dan Vals beskrives valsning af blandt andet rør, plader og profiler i stål, rustfrit stål og aluminium. Virksomheden arbejder med både mindre og større opgaver, hvilket illustrerer, at fremstillingsmetoden skal vurderes i forhold til den konkrete komponent frem for alene dens udseende.
En tidlig teknisk dialog kan eksempelvis afdække, om en justering af radius eller profilvalg vil gøre produktionen enklere. Eventuelle ændringer skal naturligvis godkendes af de ansvarlige projekterende.
Transport og montage skal tænkes ind, før emnerne produceres
En af de mest oversete udfordringer ved specialfremstillede metaldele er håndteringen efter produktionen.
Et stort, buet emne kan være forholdsvis enkelt at fremstille i et veludstyret værksted, men langt mere besværligt at transportere og få på plads i et byggeri med begrænset adgang.
Derfor bør transport og montage ikke først blive drøftet, når emnet er færdigt.
Kan komponenten komme frem til monteringsstedet?
En lang, buet profil kan fylde væsentligt mere under transport end et tilsvarende lige emne. Formen kan også gøre det vanskeligt at placere komponenten på et køretøj eller føre den gennem en smal adgangsvej.
Det kan være relevant at undersøge, om emnet skal fremstilles i flere sektioner.
Opdeling kan gøre transport og håndtering lettere, men kan samtidig medføre ekstra samlinger, som skal projekteres og udføres korrekt.
Der findes derfor ikke ét rigtigt svar. Valget afhænger af konstruktionens funktion, de tekniske krav og forholdene på byggepladsen.
Tjekliste til byggeledelsen før levering
- Kontrollér leveringsmålene. Hvor langt, bredt og højt er emnet i den form, det transporteres i?
- Undersøg adgangsvejene. Er der tilstrækkelig plads til lastbil, aflæsning og intern transport?
- Afklar løftebehovet. Hvad vejer emnet, og hvilke godkendte løftemidler og løftepunkter er nødvendige?
- Planlæg monteringsrækkefølgen. Skal andre bygningsdele være på plads først, eller skal de vente?
- Aftal modtagekontrol. Hvem undersøger emnerne for synlige skader og kontrollerer de relevante mål?
- Sørg for korrekt opbevaring. Hvordan beskyttes komponenterne mod skader, fugt og uhensigtsmæssig belastning, indtil de monteres?
Særligt ved store eller tunge emner bør løftearbejdet planlægges af kompetente personer. Udstyr, løftepunkter og fremgangsmåde skal passe til opgaven og de gældende sikkerhedskrav.
Montagevenlighed kan påvirke den samlede økonomi
En konstruktion, der er hurtig at fremstille, er ikke nødvendigvis den billigste at montere.
Hvis der eksempelvis kræves omfattende tilpasninger på byggepladsen, kan tidsforbruget hurtigt overstige en eventuel besparelse i værkstedet.
Det kan derfor være værd at overveje, om emnerne skal leveres med færdige huller, beslag eller andre forberedelser til montage.
Sådanne løsninger skal dog være afklaret på forhånd. Efterfølgende bearbejdning kan påvirke både overfladebehandling og de tolerancer, der er aftalt for den færdige komponent.
Når montageforholdene indgår i den tekniske dialog fra begyndelsen, bliver det lettere at vælge en løsning, der fungerer i hele byggeprocessen.
Sådan sikrer du kvalitet og undgår dyre ændringer undervejs
Specialfremstillede metalemner bliver ofte produceret efter projektspecifikke mål. Derfor er det vigtigt, at alle involverede arbejder ud fra den samme dokumentation.
En opdateret tegning hjælper ikke meget, hvis producenten allerede har sat produktionen i gang efter en tidligere version.
Netop tegningsstyring er et område, hvor relativt små fejl kan få store konsekvenser.
Brug tydelige tegningsversioner
Når en tegning ændres, bør det fremgå klart, hvad der er ændret, og hvilken version der gælder.
Det er en fordel at aftale, hvem der må godkende ændringer, og hvornår en ændring skal medføre en ny pris eller leveringstid.
Ved større projekter kan en fælles digital dokumentstruktur gøre det lettere at holde styr på versionerne.
Det vigtigste er dog ikke selve systemet, men at alle parter ved, hvilke oplysninger der er gældende.
Aftal kontrolpunkter før produktionen
Kvalitetssikring handler ikke kun om at undersøge det færdige emne.
Det kan også være relevant at kontrollere udvalgte forhold undervejs, især hvis der er tale om komplicerede profiler eller en større serie.
Følgende kontrolpunkter kan være relevante:
- Kontrol af materialekvalitet og dimensioner
- Gennemgang af tegninger og fastlagte tolerancer
- Opmåling af prøveemner, hvis opgaven kræver det
- Kontrol af radius og samlet geometri
- Undersøgelse af synlige deformationer eller overfladeskader
- Dokumentation af de aftalte kvalitetskrav
Hvor omfattende kontrollen skal være, afhænger af komponentens funktion.
En synlig facadeinddækning kan have særlige krav til overflade og udseende. En komponent, der indgår i en bærende konstruktion, kan derimod kræve dokumentation for materialeegenskaber, udførelse og konstruktionsmæssig sikkerhed.
Ved bærende konstruktioner skal dimensionering, udførelse og kontrol følge de relevante regler og standarder. At en profil kan valses til den ønskede form, er ikke i sig selv dokumentation for, at den kan bære de planlagte belastninger.
Vurder tilbud ud fra hele leverancen
Når man sammenligner priser på valsede emner, bør man sikre sig, at tilbuddene omfatter de samme ydelser.
Et tilbud kan dække selve formgivningen, mens et andet også inkluderer eksempelvis efterbearbejdning, kontrol, emballering eller transport.
Det kan være nyttigt at opstille en enkel oversigt over, hvad der indgår:
|
Forhold |
Spørgsmål til leverandøren |
|
Materialer |
Er materialet inkluderet, og hvilken kvalitet leveres? |
|
Bearbejdning |
Hvilke arbejdsprocesser er med i prisen? |
|
Tolerancer |
Hvilke målafvigelser kan leverandøren garantere? |
|
Dokumentation |
Hvilke kontroller og dokumenter følger med? |
|
Levering |
Hvem står for transport og aflæsning? |
|
Ændringer |
Hvordan håndteres justeringer efter ordrebekræftelsen? |
Den billigste pris pr. emne er ikke nødvendigvis den laveste samlede projektomkostning.
Hvis en leverandør kan levere komponenterne i den rigtige rækkefølge, med korrekte mål og den aftalte dokumentation, kan det spare betydeligt arbejde senere i forløbet.
Få faggrupperne til at tale sammen
Når en valset ståldel skal indgå i et byggeri, kan både konstruktør, smed, entreprenør og montør have vigtig viden om opgaven.
Konstruktøren kender de tekniske krav. Producenten ved, hvordan materialet kan formes. Montøren kender pladsforholdene og de praktiske udfordringer på byggepladsen.
Hvis disse erfaringer først mødes, når komponenten er leveret, kan det være for sent at ændre løsningen uden ekstra omkostninger.
Et kort koordineringsmøde før bestilling kan derfor være en fornuftig investering. Her kan man gennemgå tegninger, mål, leveringsforhold og eventuelle risici.
Det er også værd at aftale, hvem der træffer beslutning, hvis der opstår et problem undervejs. En tydelig ansvarsfordeling gør det lettere at reagere hurtigt og undgå unødige forsinkelser.
I sidste ende er god planlægning ikke et spørgsmål om at gøre et byggeprojekt mere kompliceret. Tværtimod handler det om at fjerne usikkerhed, før den bliver dyr.
Når mål, materialer, tolerancer, transport og montage er afklaret fra begyndelsen, bliver specialfremstillede metalemner langt lettere at arbejde med. Det giver bedre muligheder for, at den færdige konstruktion passer som planlagt, og at arbejdet på byggepladsen kan fortsætte uden unødige afbrydelser.
